上海家化_包装容器原型制作

PolyJet™ 列印技术满足了化妆品包装容器对模型透明度以及握感、组装等功能评估的需求

Objet Eden 3D 印表机让我们通过快速而简化的模型制作,优化包装容器设计的初稿筛选、内部测评等过程,缩短了包装容器研发周期。 同时,3D 列印促进了年轻设计师的大胆创新,对新专利的开发和申请也起到了重要作用。 ”



——汤鲁吉,上海家化包装设计中心造型结构设计主管

3D 列印让化妆品包装为美的「代言」 STRATASYS 3D 印表机加速上海家化包装容器模型制作,缩短研发周期,提升创新效率

包装设计是品牌理念的「叙述者」,是产品精髓的体现,是打动消费者的武器。 对於以「美」为终极目标的化妆品行业来说,包装容器更是美的载体。 一款精美、独特的包装容器能为消费者带来充满美丽和愉悦的印象、使用体验和持有感。 化妆品包装因而成为化妆品生产商争先赢得竞争力的重要领域。



作为国内化妆品行业首家上市企业,上海家化联合股份有限公司(简称上海家化)始终致力於以创新领导中国化妆品行业,成为具有国际竞争力的中国时尚产品创造者。 上海家化拥有工业设计中心,研发成果和专利申请数量居於国内企业的领先水准,随着消费者对美丽和创新的追求日益增强,科研中心下属的设计中心了解到包装设计变得比以往更加重要,需要不断探索新的包装研发工具和方法以满足市场和团队的需求。 由於快速消费品更换包装周期短,这一行业特性决定了设计团队必须加速包装研发,这就对在研发前期快速验证封装设计提出了更高的要求;与此同时,设计团队感到电脑虚拟的立体效果图以及传统的模型制作方法远远不能满足内部对於包装容器质感、体量感的评估,必须通过逼真的实体模型验证才能得到优秀的设计方案。



3D 列印的出现吸引了设计团队的创新眼光。2012 年, 上海家化购入一台Stratasys 的Objet Eden350V 3D 印表机,大幅简化并加快了包装容器设计的快速验证过程, 同时充分释放了设计团队的创造力,使得公司化妆品凭藉美观又独特的包装容器让消费者「眼前一亮」,有效的刺激了整体消费力。

PolyJet™3D 列印技术的独特之处

决定选择3D 列印技术後,化设计中心对各品牌、各机型的3D 印表机进行了广泛评估,希望找到一款3D 印表机,其列印精度和材料种类足以模拟玻璃或压克力材质的化妆品包装容器,同时操作简便,设备维护成本低,且设备外观和体量适合设计中心的办公环境。



Stratasys 的Objet Eden 3D 印表机在众多选择中脱颖而出。



Objet Eden 所利用的PolyJet 3D 列印技术列印效率高, 构建尺寸适合创建高品质的化妆品包装容器模型。 重要的是,印表机支援18 种不同的材料,能大大提高模型制作的灵活性和多样性。 不同材质的选择空间, 特别是透明材料,满足了化妆品包装容器对透明模型的制作需求。

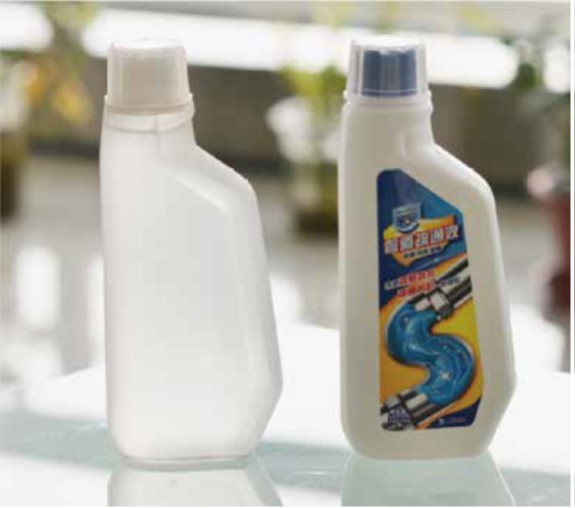

设计团队主要使用Objet Eden 3D 印表机列印化妆品包装容器模型,如玻璃瓶/ 罐、塑胶瓶/ 罐等,透过这些3D 列印模型对包装容器造型设计进行外观、手感、容量(如液位线的确定)等方面的快速验证。

3D 列印加速模型制作,缩短研发周期

在使用3D 列印技术之前, 设计团队通过手工或CNC 技术进行包装容器模型的制作。 但两种相对传统的模型生产方式各有劣势。 手工模型制作对手工技术水准要求高,而懂技术的制模师傅人数少,满足不了生产需求,因而在需要多个模型同时制作时只能选择压缩模型制造量,限制了包装容器的开发。CNC 技术则需要抛光、喷漆等後期处理,成本较高,需要聘请专人且不适合在办公室环境操作,对比模型制作时间,采用手工方式需要3-4 天的时间完成一个包装容器模型的制作,通过CNC 设备需要2-3 天。 现在有了Stratasys 的3D 印表机,不仅解决了另外两种技术的上述挑战,在时间上也大有优势,同样的模型仅需12 小时即可完成,通过加速模型制作,大大加快了设计验证过程, 缩短了研发周期。



包装设计中心造型结构设计主管汤鲁吉欣喜地表示:「在3D 印表机的説明下,从设件稿件选择到包装容器的造型确认,一个瓶型研发完成时间可减少1/4-1/3 ,原先一个月的研发时间,现在能减少至少一周,为我们赢得更多时间和精力开发新的设计和创意。3D 列印的价值为前期验证提供大的空间和灵活性,同样的时间内,手工只能做1 个模型,CNC 技术能做2-3 套,3D 列印可以做5-6 套,数量翻倍,给了我们更多的选择余地。 这是设计研发过程中极大的进步。”



更令设计团队印象深刻的是3D 列印在「重复批量生产时的强大优势」。 汤鲁吉具体描述道,「我们设计团队通常白天制作包装容器设计档,下班前将档资料输入3D 印表机,利用夜间的时间列印。 第二天一上班就能拿到需要的模型并进行测试,充分利用24 小时,对工作周期零影响,这是从前的任何技术都无法实现的。 ”

提升创新效率,激发创作热情

3D 印表机的到来还带动了整个设计团队的创新及开发效率。 有了Objet Eden 3D 印表机,包装容器模型制作及设计验证过程被大大简化、便利化,在时间上和成本上都允许设计团队进行更多模型的制造、更多包装容器的设计,增加了设计团队的设计选择范围。 以往的时间、成本限制被移除,3D 列印因而更激发了设计团队中各位设计师的创作热情,将创意发挥到极致。



同时,3D 列印还推动了设计团队的实用新型专利申请。 「实用新型专利是一些包装产品结构上的专利,以前要在模具生产完成後才能评估,现在有了3D 印表机,我们在前期阶段就能通过3D 列印模型进行结构和功能的评估,申请专利後便可在市场上形成技术优势,扩大市场占有率。 」汤鲁吉表示。



Stratasys 3D 列印技术为上海家化包装设计中心创造的价值,汤鲁吉说:「Objet Eden 3D 印表机让我们通过快速而简化的模型制作,优化包装容器设计的初稿筛选、内部测评等过程,缩短了包装容器研发周期。 同时,3D 列印促进了年轻设计师的大胆创新,对新专利的开发和申请也起到了重要作用。 ”
